تعد الضغوط الالتوائية جانبًا مهمًا في Shafting البحرية ، وهو مكون يلعب دورًا أساسيًا في نظام الدفع للسفن. بصفتنا موردًا بحريًا بحريًا ، نتفهم أهمية فهم هذه الضغوط لضمان سلامة الأوعية البحرية وكفاءتها وطول العمر. في منشور المدونة هذا ، سوف نتعمق في طبيعة الضغوط الالتوائية في شافرين البحرية ، وأسبابها ، وآثارها ، وكيف يمكننا ، كمورد ، أن نساعد في تخفيف آثارها السلبية.
فهم ضغوط الالتواء
الإجهاد الالتوائي هو نوع من الإجهاد الميكانيكي الذي يحدث عندما يتعرض العمود لقوة التواء أو عزم الدوران. في سياق shafting البحرية ، يتم إنشاء عزم الدوران هذا عادةً بواسطة نظام الدفع للسفينة ، مثل المحرك أو المروحة. عندما يدور المحرك ، ينقل الطاقة إلى العمود ، والذي بدوره ينقل هذه الطاقة إلى المروحة. إن دوران المروحة يخلق قوة دفع ، مما يدفع السفينة إلى الأمام. ومع ذلك ، فإن هذه العملية تخضع أيضا العمود إلى قوى الالتواء.
من الناحية الرياضية ، يمكن حساب الإجهاد الالتوائي (τ) باستخدام الصيغة:
τ = (t * r) / j
أين:
- T هو عزم الدوران المطبق على العمود
- ص هو نصف قطر العمود
- J هي اللحظة القطبية للقصور الذاتي للمساحة المقطعية للعمود
لحظة الجمود القطبية هي مقياس لمقاومة العمود للتشوه الالتواء. سيكون عمودًا مع لحظة قطبية أكبر من الجمود أكثر مقاومة لضغوط الالتواء.
أسباب ضغوط الالتواء في شافعة البحرية
1. تشغيل المحرك
المحرك الرئيسي للسفينة هو المصدر الأساسي للإجهاد الالتوائي في نظام التشاف. إن الطبيعة الدورية لعملية المحرك ، مع تحرك المكابس لأعلى ولأسفل وتناوب العمود المرفقي ، تخلق عزم دوران نابض. يمكن أن يسبب عزم الدوران النابض اهتزازات الالتواء في العمود ، مما يؤدي بدوره إلى ضغوط الالتواء.
2. تصميم المروحة والتشغيل
يساهم المروحة أيضًا في ضغوط الالتواء. التفاعل بين شفرات المروحة والماء يخلق قوى الهيدروديناميكية. يمكن أن تختلف هذه القوى اعتمادًا على عوامل مثل سرعة السفينة وظروف البحر وتصميم المروحة. المخالفات في المروحة ، مثل تلف الشفرة أو الملعب غير المتكافئ ، يمكن أن تؤدي إلى تفاقم هذه القوى وزيادة الضغوط الالتوائية على العمود.
3. اختلال
يمكن أن تسبب الاختلال بين المكونات المختلفة لنظام التشاف ، مثل المحرك ، والعمود الوسيط ، ورمح المروحة ، أيضًا ضغوطًا في الالتواء. عندما لا يتم محاذاة الأعمدة بشكل صحيح ، لا يتم نقل عزم الدوران بسلاسة ، مما يؤدي إلى قوى التواء الإضافية على العمود. لمزيد من المعلومات حولرمح البحرية الوسيطة، يمكنك زيارة موقعنا.
آثار ضغوط الالتواء
1. فشل التعب
واحدة من أهم آثار الضغوط الالتوائية هي فشل التعب. يمكن أن يتسبب التعرض المتكرر لضغوط الالتواء في تشكيل تشققات مجهرية في مادة العمود. بمرور الوقت ، يمكن أن تنمو هذه الشقوق وتؤدي في النهاية إلى فشل العمود. يعتبر فشل التعب مصدر قلق خطير في التقويم البحري ، لأنه يمكن أن يؤدي إلى فقدان الدفع ويشكل خطرًا كبيرًا على السلامة على السفينة وطاقمها.
2. الاهتزاز والضوضاء
يمكن أن تسبب الضغوط الالتوائية الاهتزازات في نظام الشاف. يمكن أن تنتقل هذه الاهتزازات إلى أجزاء أخرى من السفينة ، مما يؤدي إلى زيادة مستويات الضوضاء وعدم الراحة للطاقم. بالإضافة إلى ذلك ، يمكن للاهتزازات المفرطة أن تلحق الضرر بالمكونات الأخرى للسفينة ، مثل المحامل والاقتران. لمزيد من التفاصيلاقتران البحرية، يرجى التحقق من موقعنا.
3. انخفاض الكفاءة
يمكن أن تقلل ضغوط الالتواء العالية أيضًا من كفاءة نظام الدفع. عندما يتعرض العمود إلى قوى التواء المفرطة ، تضيع المزيد من الطاقة في التغلب على هذه الضغوط ، مما يؤدي إلى زيادة استهلاك الوقود وتقليل الأداء الكلي للسفينة.
تخفيف ضغوط الالتواء
كمورد Shafting البحري ، نقدم العديد من الحلول لتخفيف الضغوط الالتوائية في أنظمة Shafting البحرية.
1. تصميم العمود
نقوم بتصميم مهاوينا مع التركيز على تحسين لحظة الجمود القطبية. من خلال اختيار قطر العمود والشكل المقطعي بعناية ، يمكننا زيادة مقاومته لضغوط الالتواء. على سبيل المثال ، يمكن أن يكون لعمود الجوفاء لحظة قطبية أعلى من الجمود مقارنة مع رمح صلب من نفس الوزن ، مما يجعله أكثر ملاءمة للتطبيقات التي تشكل فيها ضغوط الالتواء مصدر قلق.
2. مخمدات الاهتزاز
نحن نقدم أيضًا مخمدات الاهتزاز التي يمكن تثبيتها في نظام Shafting. تعمل هذه المخمدات عن طريق امتصاص وتبديد طاقة الاهتزازات الالتوائية ، مما يقلل من سعة الاهتزازات والضغوط الالتوائية المرتبطة بها.
3. المحاذاة والموازنة
تعد المحاذاة المناسبة وموازنة نظام Shafting ضرورية لتقليل الضغوط الالتوائية. نحن نقدم خدمات التوافق والموازنة لضمان محاذاة جميع مكونات نظام Shafting بشكل صحيح ومتوازنة. ويشمل ذلك محاذاة المحرك ، والعمود الوسيط ، ورمح المروحة ، وكذلك موازنة المروحة لتقليل القوى الهيدروديناميكية.
4. اختيار المواد
اختيار المواد للعمود مهم أيضا. نحن نستخدم مواد القوة العالية التي تقاوم التعب والتآكل. يمكن لهذه المواد تحمل ضغوط الالتواء العالية والبيئة البحرية القاسية ، مما يضمن موثوقية الأجل الطويلة لنظام الشاف.
أهمية الجودة البحرية
في الصناعة البحرية ، تكون جودة نظام Shafting ذات أهمية قصوى. يعد نظام Shafting موثوقًا ضروريًا للتشغيل الآمن والفعال للسفينة. من خلال فهم وإدارة الضغوط الالتوائية ، يمكننا تزويد عملائنا بتشنج بحري عالي الجودة يفي بمتطلباتهم المحددة.

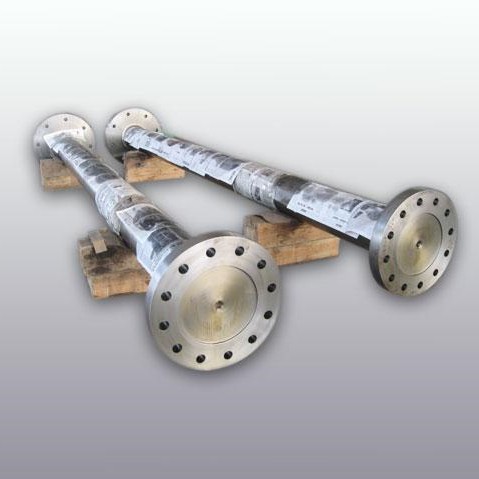

منتجاتنا ، مثلالأسهم الدفةورمح البحرية الوسيطة، واقتران البحرية، تم تصميمها وتصنيعها وفقًا لأعلى المعايير. نستخدم تقنيات التصنيع المتقدمة وعمليات مراقبة الجودة لضمان أن تكون منتجاتنا موثوقة ودائمة.
خاتمة
تعد الضغوط الالتوائية في التشافير البحري قضية معقدة ولكنها مهمة تتطلب دراسة متأنية. بصفتنا موردًا بحريًا ، نحن ملتزمون بتزويد عملائنا بأفضل الحلول لإدارة هذه الضغوط. من خلال فهم أسباب وتأثيرات الضغوط الالتوائية ، ومن خلال تنفيذ تدابير التخفيف المناسبة ، يمكننا المساعدة في ضمان سلامة الأوعية البحرية وكفاءتها وطول العمر.
إذا كنت في السوق للحصول على منتجات أو خدمات بحرية عالية الجودة ، فإننا ندعوك للاتصال بنا للحصول على استشارة. فريق الخبراء لدينا مستعد لمساعدتك في العثور على الحلول المناسبة لتلبية احتياجاتك المحددة.
مراجع
- Budynas ، RG ، & Nisbett ، JK (2011). تصميم الهندسة الميكانيكية Shigley. ماكجرو - هيل.
- ميريت ، هو (1968). هندسة التروس. الصحافة الصناعية.
- Young ، WC ، & Budnas ، RG (2002). صيغ Roark للإجهاد والضغط. ماكجرو - هيل.
